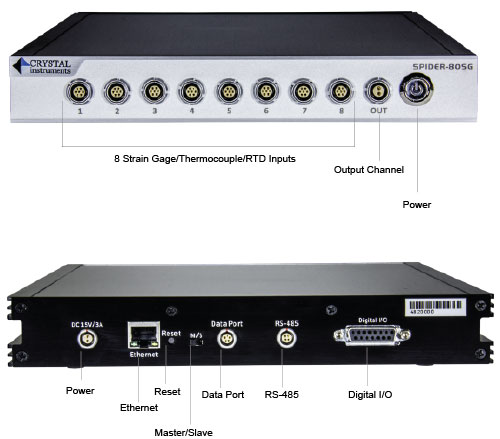

SPIDER-80SG 应力应变测试仪 应力测试仪 应力测量仪

Spider-80SG应变应力及多物理量模块又称应力应变测试仪,它是Spider系列数据采集产品之一,针对应力应变测试应用。因此,它综合了Spider数据采集系统的最新的技术特征包括它的联网功能。

所谓联网功能,即Spider-80SG应力测试仪能像Spider系列的其他产品在扩展通道数以及功能上具有很强的灵活性。用户可以轻松将多个Spider-80SG连接,或者将Spider-80SG 应力测量仪与动态信号分析仪Spider-80X振动控制器Spider-81连接混合使用。

支持全桥、半桥、1/4桥

  • 完全整合VCS、DSA与应变测试,可同时进行测试
  • 可支持扩展输入通道数至512
  • 可定制激励电压范围为-10V—10V
  • 高精度7针Lemo输入通道
  • 输入通道适配器消除了焊接的需要
  • 易于操作的旁路校准和零位偏移
  • 每个通道有独立的设置以及可自选配置
  • 远程测试监控功能
  • 可扩展的单位提高可移植性

易于操作的旁路校准和零位偏移

Spider-80SG的桥路校准向导使用方便并具有较强灵活性。桥路校准无需外接线路,全部是内置自动完成的。基于桥路校准的桥路类型,用户可以选择任何一个合理的桥臂。最终,桥路电阻将与指定的桥臂连接。

此外,这种灵活性使得用户能够使用Spider-80SG桥路电阻或任何自己设定的桥路电阻。并不是所有的应变式的设计一样。事实上,许多不同的制造商有的不同的模型和类型。这就是为什么Spider-80SG允许用户在每个输入通道的每个独立针上自定义电压激励。

零位偏移是将标定功能集成在Spider-80SG软件部分,这将使得操作更简单。所有需要做的是将应变仪连接到Spider-80SG,点击零位偏移功能,Spider-80SG将自动处理完成。

多个模块之间的时间同步

Spider-80SG是建立在IEEE 1588上的时间同步技术。在同一个网络下,Spider前端可以达到50ns精度同步,保证相邻道相位匹配为±1^°@20 kHz。这样独特的技术和高速以太网数据传输,使得网络连接的分布式组件如一个集成系统。

LOCAL SENSING 功能

作为验证精度的一部分,Spider-80SG采用晶钻仪器的local sensing功能可以校准测试。local sensing验证设备实际测量的精度,而设备的精度在出厂前已被调置。

泊松比参数

泊松比作为Spider-80SG系统的一个测量参数。用户将可以自定义一个泊松比的值,或直接根据测试或测试配置来设置。

兼容测量量和推荐传感器

Spider-80SG支持各种测量量的多种传感器。以下列表概括了一些支持测量量的传感器,现实中兼容的传感器绝不仅限于列表所包含的。

  • 加速度传感器– Dytran 7603B, 7503, 7523A2, Endevco 7264C, Kistler Type 8395A, DTS 6DX PRO series
  • 力传感器 – Omega LCM 901, Futek FFP350
  • 扭矩传感器 – Omega TQ-130 Series, Futek TDD400, Futek TRS300, Futek TAT200, TAT420
  • 压力传感器 – Omega PX309 series, Measurement Spec EB100, Futek PMP927
  • 角速度传感器 – DTS ARS Pro-300, ARS Pro-1500, ARS Pro-8K, ARS Pro-18k
  • 位移传感器– Omega E2E-3DC Series,
  • 磁场传感器 – Analog Devices AD22151
  • 声压传感器 – InvenSense ICS40618
  • 应变– Configurable as Quarter, Half or Full Bridge

硬件和软件兼容性规范

Spider-80SG可以与下列产品一起使用:

操作模式

  • 可独立使用,作为独立的数据采集设备
  • 与Spider-80X一起作为数据采集设备使用
  • 与Spider-80X一起在振动控制时采集数据使用

Spider-80SG 产品规格:

  • 输入通道:8通道/每模块可扩展到512通道
  • 连接器类型:14针LEMO
  • 输入范围:5mV,10mV,50mV,100mV,10V
  • 每个通道采样率:0.48Hz-102.4Hz
  • 桥路校准:100K(0.1%,25ppm/c)
  • 测试控制范围:现场、远程
  • 零点偏移,自动平衡,偏移消除
  • 桥路:全桥,1/2 & 1/4
  • 桥路电阻:120欧姆,350欧姆
  • 桥路校准:100K欧(0.1%,25ppm/c)
  • 激励电压:2.5V,5V ,10V
  • 电流:30mA 最大/通道
