工程数据管理(EDM)是实现对美国晶钻仪器公司所有硬件的实时数据管理和处理的PC软件。它的结构清晰,界面友好,功能丰富,操作简单方便。

EDM-Modal 模态分析软件一个完整的包括模态测试和模态分析的实验模态分析(Experimental Modal Analysis (EMA))流程。基于当代流行的模态分析理论和技术开发,操作流程直观且简单,它是实现模态分析实验得力的工具。支持用户实现数百个测量点和多个激励点的高度复杂的模态分析,无论模态测试是多么复杂,EDM Modal模态测试系统都提供准确的工具来实现您的目标。

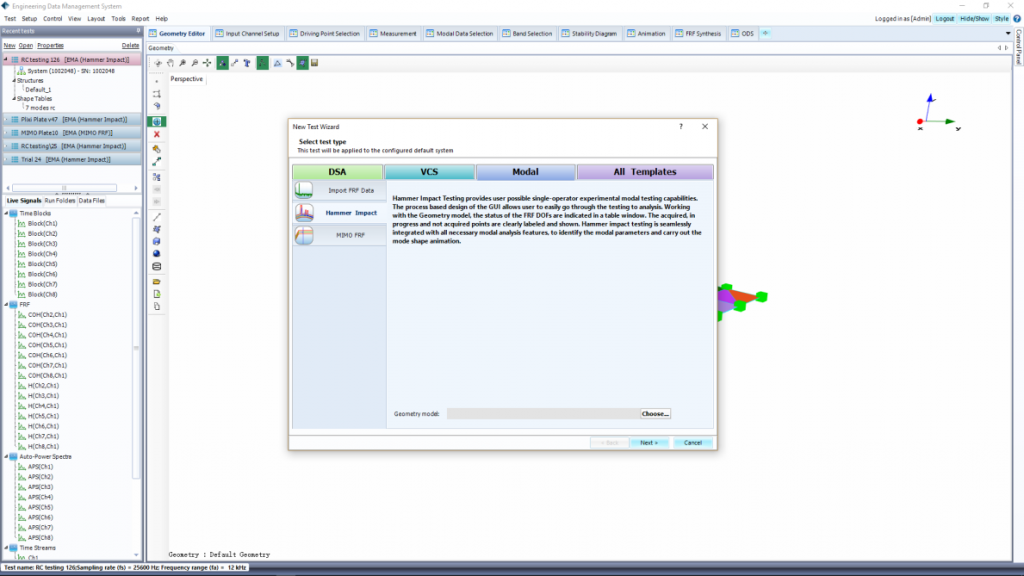

模态分析软件EDM Modal – 实验模态分析方案

为了成功获得测试数据,实验之前需要在测试模型上规划出所有测点的自由度(DOFs)。几何编辑器提供多种坐标系统,使用组件功能,可以简单地把各个子组件合并对一个几何模型。在输入通道设置界面,设置所有通道对应的测点和它们的坐标方向。测试开始后,所有的测试测点都会被测量,并以包含激励和响应自由度的信号名称保存。

模态参数识别是模态分析的核心,EDM Modal模态分析为其提供了多种拟合方法。最小二乘复指数法(The Least-Squares Complex Exponential (LSCE))用于获取单参考点频响函数(FRF)的极点(包括频率和阻尼)。而多参考点(多输入/多输出或者MIMO)测试,则使用相应的多参考时域分析法(Poly-Reference Time Domain,PTD)。

动画模块是为了动态展示模态振型的模块,允许用户通过3D动画显示模态振型到几何模型。通过不同颜色标识动画的振动幅度。自由变形(FFT)提供增强模式的动画,比点动画更平滑更逼真。使用同一个几何模型,工作变形分析(ODS)可动画显示所选择的时域和频域响应数据到几何模态。

EDM Modal模态支持的应用如下:
  • 几何模型的创建/编辑/导入/导出/动画
  • 工作变形分析(ODS)
  • 锤击法模态实验
  • 单个或多个模态激振器模态试验
  • 单输入多输出正弦扫频模态测试
  • 单输入多输出步进正弦模态测试
  • 多输入多输出步进正弦模态测试
  • 工作模态测试
  • 单参考点模态分析
  • 多参考点模态分析
  • Poly-X (p-LSCF) 模态分析
  • 导出测试报表到Word
