Spider-80X 多通道数动态测量系统动态信号分析系统和振动控制系统

可伸缩变化的动态测量系统

Spider-80X是一个结构上高度模块化、真正分布式和可伸缩变化的动态测量系统。它是需要方便、快捷和精确的数据记录、实时信号分析和振动控制等应用领域的理想设备,可广泛应用于机械状态监测、汽车、民用飞行器、工业制造、大学研究教育、电子领域。

多个Spider-80X模块可以组成一个多通道测量系统,根据不同的机箱组成16通道动态信号分析系统 、32通道数据采集系统、64通道振动控制系统。多个机箱在因特网中通过Spider-Hub组成更高输入通道的Spider系统,所有通道可以同步采样。多个Spider模块可以通过IEEE1588协议进行精确的时间同步,从而所有通道在频域上可以获得完美的相位匹配特性。这些通道可以位于同一个或不同的模块上。

高动态测量范围

Spider的性能在同行业的高动态测量范围的产品中位于前列,拥有专利,160dB的输入通道测量范围(在时域中定义)。每个测量通道检测小至6μV和大至±20 V这种高动态范围技术使得Spider80X不需要象传统数据采集设备那样设置输入量程/放大系数。

Spider80X采用高速浮点DSP处理器管理数据输入/输出,并进行实时处理,同时配置了大容量的RAM和板上闪存用于海量数据存储。特别的散热和低功耗设计使得不需要冷却风扇,从而降低了能耗并消除了噪声。

多通道振动测试控制

Spider81模块装备有电压和IEPE输入通道,可适用于冲击、振动和声学测试及其它通用的电压信号测量。Spider-80X振动控制器每个模块有8个输入通道,每个通道都可以准确地测量记录动态和静态信号。实时计算时域和频域的同时8个通道可以以最高采样102.4 kHz把时域数据记录于它的内部闪存。内置的信号源以输入的采样率提供提供不同的信号通道输出波形。

振动试验控制–运行模式

spider-80x振动试验由主机或黑盒模式控制,预先设定好实验条件下载到设备中手动启动或基于事件触发。任何振动控制试验以黑盒模式或网络分布式系统运行,用户能够将模块无限靠近测量对象。

完美的振动控制软件

spider-80x拥有完美的振动控制软件。EDM(工程数据管理)是晶钻仪器针对振动控制需求开发的直观的界面。spider-80x也可以和ipad app应用程序版本兼容。

动态信号分析功能

◎数学运算(+、-、*、/)、积分/微分、RMS、峰值、平均、概率统计。
◎加窗、FFT、ZoomFFT、自功谱/互功谱、频率响应FRF,相干、自相关。
◎实时滤波器:抽点、IIR、FIR、FIR-Remez、FIR-Window
◎倍频程分析和声级计 (SLM)、阶次跟踪、阈值报警、冲击响应谱、时间波形复制等

振动控制功能

  • 正弦扫频振动控制
  • 共振搜索和驻留 (RSTD)
  • 正弦振荡
  • 正弦+随机 (SoR)
  • 随机+随机 (RoR)
  • 经典冲击
  • 瞬态时间历史信号(TTH)
  • 冲击响应谱(SRS)合成和控制
  • 时间波形复制(TWR)
  • 高加速寿命试验 (HALT/HASS)
  • 多通道数控制

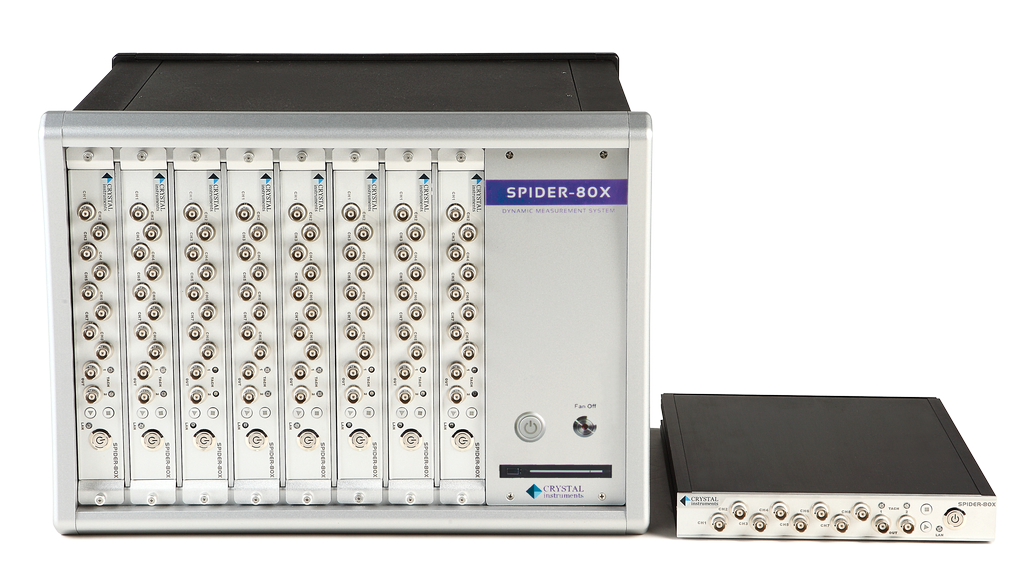

Spider-80X 多通道数动态测量系统、动态信号分析系统与振动控制系统 1

Spider-80X动态测量系统,配置在一个64位机架上,它是一个可伸缩变化的高通道系统。

Spider-80X 多通道数动态测量系统、动态信号分析系统与振动控制系统 2

单个 Spider-80X 动态信号分析仪与振动控制器模块前端与背面

Spider-80X 多通道数动态测量系统、动态信号分析系统与振动控制系统 3

一个Spider-80X模块可直接或通过以太网连接到PC电脑。不需要开关。PC通过EDM软件控制和监控终端。

Spider-80X 多通道数动态测量系统、动态信号分析系统与振动控制系统 4

多个Spider模块连接组成一个高通道数系统。多个交换机将机架链接组成更高的通道数。PC通过EDM软件控制和监控终端。

Spider-80X 多通道数动态测量系统、动态信号分析系统与振动控制系统 5

除配置1外,都不需要在电脑中配置。PC被要求安装Spider黑盒模式,它使得Spider模块不需要电脑操作也能实时运行。PC只在配置Spider和下载数据时运行。

Spider产品规格:

  • 输入:8个BNC连接每模块,系统可达128个输入,电压或IEPE,单端或差分,交流或直流耦合,160dbFS的动态范围,24位的A / D转换器,范围±20v,高达256kHz每通道的采样率。
  • 输出:2个BNC连接每模块,100db动态范围,24位A / D转换器,±10v。
  • 通道相位匹配:优于±1度&20kHz所有通道
  • 尺寸:238.8x 215.7 x 20 mm
  • 重量:每模块1.3公斤
  • 功率:从外部直流电源供电
  • 计算机连接:1000Base-T,RJ45母连接支持连接到PC或网络交换机
  • 内存:用于数据存储的闪存4GB每模块
  • 实时分析功能:数据记录,数学(+,-,*,/),积分,微分,FFT,平均,加窗,自功率谱,互谱,频响函数,相干,实时滤波器,RMS,正弦扫频,阈值,报警/中止等。
  • 操作模式:连接到计算机或单独的黑盒模式。
