以DSP 为核心的结构

与传统控制器过重依赖于外部计算机进行实时操作不同,Spider是第一个将时间同步以太网连接与嵌入式DSP直接集成在一起的控制器。这一策略极大地增强了控制性能、系统可靠性和异常保护能力,使得系统可以配置极大的通道数却不影响系统性能。

最新的硬件设计

Spider81模块装备有电压、电荷和IEPE输入通道,可适用于冲击、振动和声学测试及其它通用的电压信号测量。其内部闪存可以同时储存数百个通道的测试配置数据和实时分析数据。多个输出通道提供了各种与输入采样频率同步的信号波形。配备了一个能够显示测试状态信息的液晶显示屏。每台设备提供10个监测连接来读取模拟输入和输出信号,前面板上还有多个操作按键。通过内置的独立数字I/O和RS485串行端口可以连接到其他硬件。有一个紧急终止按钮可以在危急情况下中断测试

网络连接方便

以太网连接方式使得Spider-81在物理距离上可以与PC机离开较远,这种分布式的结构方式大大减少了噪声和系统中的电子干扰。通过网络一台PC机可以监视和控制多台控制器。由于控制过程和数据记录都在控制器内部执行,网络连接方式并不会影响控制性能。通过无线网络路由器,PC还可以方便地采用WiFi方式连接远程的Spider设备。

多模块时间同步技术

Spider81采用了IEEE1588时间同步技术,在同一个局域网上的Spider模块可以达到100ns的时间同步精度,即可以保证20KHz分析频宽下,通道间相位误差不大于±1度。采用这一技术和高速以太网使得分布于网络上的模块,可以象一台集中式设备一样进行操作。

软件功能

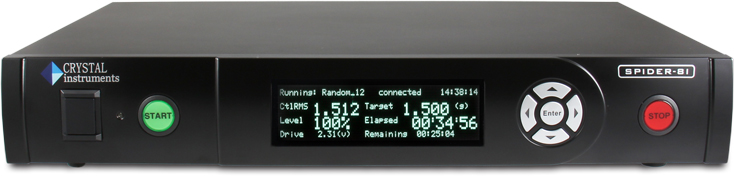

Spider-81振动测试控制器 1

spider-81振动控制系统,八通道没模块,可扩展的高通道数系统

Spider-81振动测试控制器 2

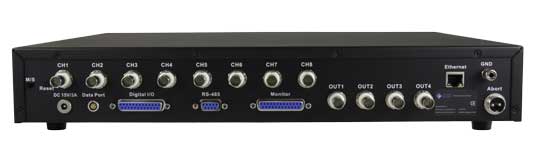

Spider-81 振动控制系统, 背面图.

Spider-81产品规格

  • 模拟输入:每spider-81振动试验控制器8个BNC连接通道。spider-81和spider-80x可扩展形成一个512通道网络化系统。电荷,电压或IEPE,单端或差分,交流或直流耦合,150dbFS的动态范围,24位的A / D转换器,范围±20v,高达102.4kHz采样每通道。
  • 模拟输出:2个BNC连接每个Spider-81,100db动态范围,24位A / D转换器。±10v
  • 通道相位匹配:优于±1度&20kHz没通道通道
  • 外设:8隔离DIO;10监测通道,LCD显示屏,RS-485,接地,有启动和终止按钮
  • 尺寸:440x 66 x 330 mm(宽x高x深)
  • 重量:4.2公斤
  • 功率:在运行过程中只有18瓦。
  • 计算机连接:100Base-T,RJ45母连接器支持连接到计算机或网络交换机
  • 内存:用于数据存储的闪存4GB每个spider
  • 操作模式:连接到计算机或独立的黑盒模式。
