使用模态分析软件ME’scope进行ODS工作变形模态分析具体操作步骤，请参照下面的实例：
一、新建工程
进入ME’scope界面，点击 File | New Project 建立新的工程；
输入 Flat Plate Test 作为工程名称；
二、 建立平板模型
点击File | New | Structure，命名为Plate Model，工作区会出现一个窗口，供用户建立模型；
* 点击File | Structure Options，用户可以修改建模时候的工程单位；
点击Draw | Drawing Assistant或者工具栏中的图标，可以打开建模的辅助功能，ME’scope内置了很多称为Substructure的模型模板，方便调用和修改；
在右边的Substructure栏中选择Editable Plate并双击；
在Dimensions选项卡中，如下图设置参数：
在Position选项卡中，对平板进行Y轴方向45°旋转两次；
三、 导入频响函数
点击File | Import | Data Block，在文件类型里选择Universal File Format (.UFF, .UNV, .ASC)格式，导入Plate 30 FRFs.UFF文件；
导入成功后会出现如下对话框，点击OK确定即可；
导入成功后，工具栏中有一列图标，
点击后，在图形窗口依次可显示实部，虚部，幅值，相位等信息；
* 观察导入的频响函数窗口，我们可以发现加速度传感器固定于1Z点，激励信号是巡回的，注意单位(g)/(lbf)，这意味着响应的单位是(g)，而激励的单位是(lbf)；
四、 自由度关联与动画方程
* 对ME’scope来说，任何Data Block, Shape Table, 或者 Acquisition窗口都可以生成动画，工具栏上的图标显示了形成动画的原始数据，我们知道一般导入的频响函数是Data Block，而模态参数提取之后的数据是Shape Table，那么，也就是说，ODS分析是由前者生成动画，EMA是由后者生成动画，注意两种分析的区别；
** 自由度关联的过程中，将频响函数中的点与模型上的点一一对应，如有的点没有测量数据，ME’scope也允许使用插值算法获得该点的动画效果；
为了将频响函数中的点与模型上的点一一对应，我们需要定义模型中每个点的编号和坐标系；
点击Draw | Points | Number Points，如图按数序给每个点编号；
*** 如果编号未显示，可以在工具栏中启动Display | Points | Point Labels
接下来定义坐标系，点击Draw | Animation Equations | Equation Editor，
使用Edit | Select Objects | Click Select选择单个点，使用Edit | Select Objects | Select All选择所有点，使用Edit | Select Objects | Select None取消选中的点，结合窗口右上的Measurement Axes选项卡，调整坐标轴；
从Data Block窗口切回Structure窗口，点击Draw | Animation Equations | Create Measured Equations，在出现的对话框中选择Matching Structure and Source DOFs；
选择OK之后，ME’scope在30个点上建立了动画方程；
**** 点击Draw | Animation Equations | Equation Editor，右上的窗口里选择Animation Equations选项卡，用户可以检查建立的动画方程；
五、 显示ODS动画
点击Window | Arrange Windows | For Animation调整窗口布局；
点击Draw | Animate Shapes就能产生ODS动画；
切回Data Block窗口，点击Display | Imagina

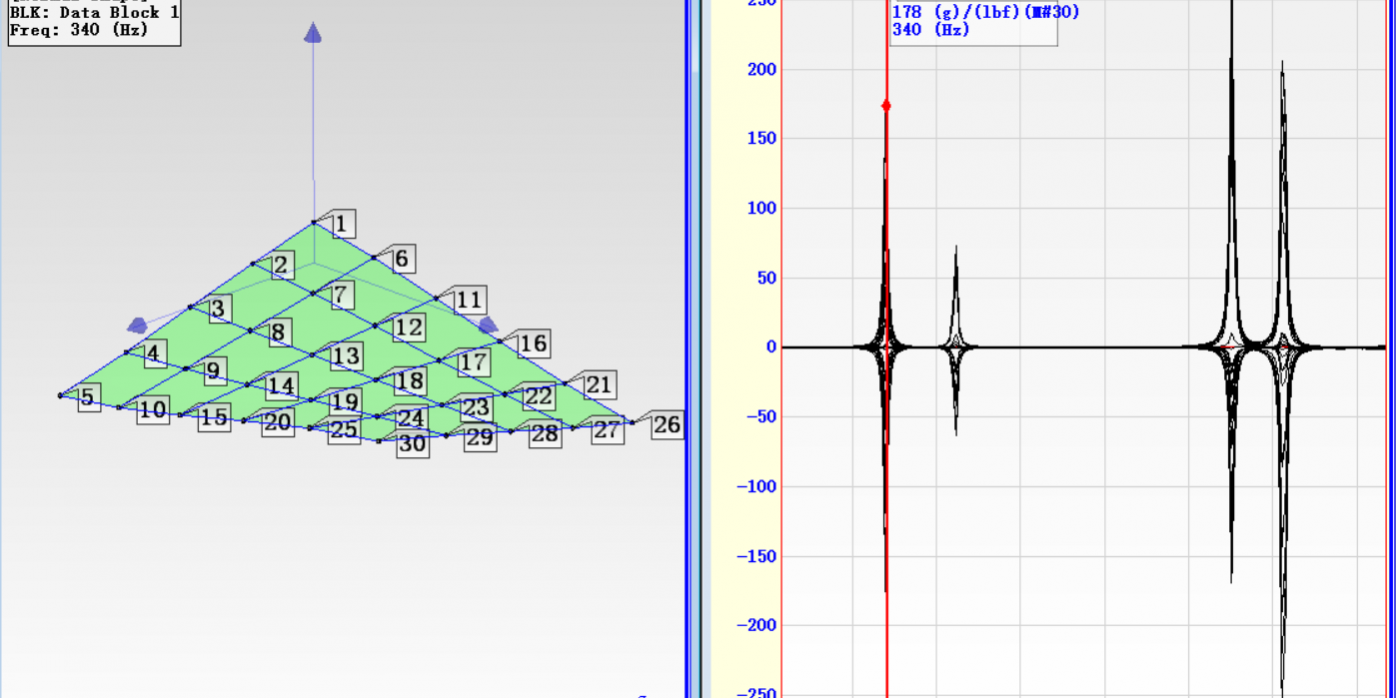

在图形窗口中显示虚部，点击Format | Overlaid，将30条虚部曲线叠加显示，用鼠标移动红色光标，就能在动画中显示响应频率下的振形；
***** 注意工具栏上的光标工具 ，依次可加入单个光标，两个光标以及能够自动取得峰值的两个光标；
****** 工具栏的动画工具 可以改变动画的显示方式，加快或者减慢动画效果，改变振动的幅值等；
