介绍：
当今世界有越来越多的应用要求对电气信号、振动信号、噪声、拉力和其他的物理信号进行远程的或者无接触式的测量，其中风力发电机监测领域就是典型的例子。

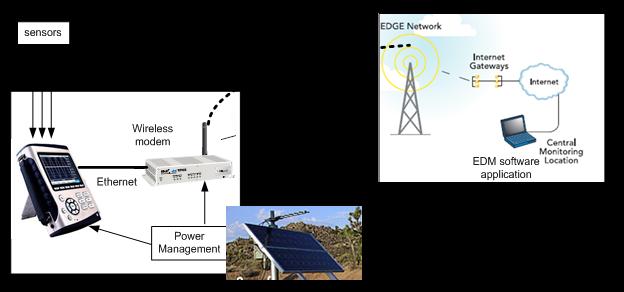

监视系统往往会被放置在一个比较恶劣的环境里，而使用者在几百里之外的地方，实时的观察数据、调整相应的参数、捕捉和下载所 需要的数据。CoCo-80/90的紧凑结构，良好的动态测量范围和实时的记录功能，搭配无线网络技术，使得上述要求得以实现。2.5G，3G无线网络的 实时也使得全球范围内的远程监控的实现得以更加经济。CoCo80除了给用户提供良好的在线测试，同时也是一个标准的网络终端。当CoCo接到无线调制解调器 中，便可以得到一个安全的网络连接。这个集成的解决方案比基于PC的解决方案要经济的多。完整的远程无线系统方案可以由下图表示：

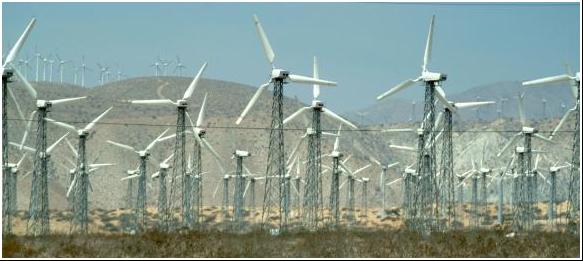

风力发电机的监控：
风力发电机无线远程监控是机器远程设备状态监测的 一个典型应用。大于50kW的风力发电机要求复杂的机器监测系统。振动的监控是风力发电机监控中的一个重要方面。对于振动信号的分析可以发现以及诊断发电 机设备及其转子部件的安全运行程度。发电机设备包括主轴承，变速箱和发电机。振动传感器接到轴承，变速箱和旋转叶中，然后输出当时机器运转状况的模拟信 号，数据采集系统要求有高的采样率、大的动态范围和抗混叠。无线技术的应用也节省了数据线的开销。

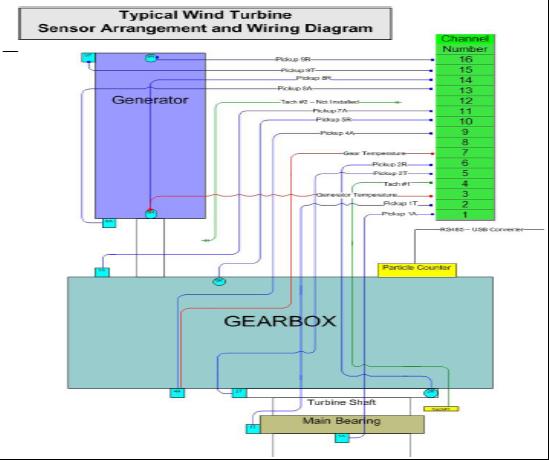

典型的传感器套件如下:
• 主轴承
– 2 加速度传感器 (振动)
– 1 转速计
• 变速箱
– 1 油料颗粒计数器
– 4 加速度传感器 (振动)
– 1 温度传感器
• Generator
– 3 加速度传感器(振动)
– 1 温度器
目前对风力发电机测量监测包括了其电气信号，振动信号或者转速信号。除了监测振动和噪声信号，CoCo同样可以对超出范围的测量值进行报警。
CoCo-80/90
CoCo-80/90 是一个多通道的手持式数据记录仪、动态信号分析仪和 振动信号控制器。这使其对在工业领域有很广的用途：车辆工程、航海、航天航空、电气和军工等，这些领域都要求简易，快速和精确的数据记录以及实时处理。 CoCo-80是一个低功耗，轻便，电池供电的仪器，并且具有高度的精准性和优良的动态范围。CoCo-80具有2，4，8个输入通道，每个通道在实时进 行频率分析和使用内置的信号发生器的同时仍然可以达到102.4KHz的采样率。CoCo可以连接麦克风传感器、加速度传感器、位移传感器、速度传感器、 转速计、张力器、温度、压力等传感器。
CoCo-90配备了额外的8个通道，因此总共具有16个输入通道，可以准确的测量动态和静态的信号。16个通道在进行频谱分析的时候可以实时的记录51.2KHz的原始信号。
CoCo-80/90系统有两个USB接口，100M以太网络接口，SD卡接口，频谱输入输出，5.7寸彩色液晶屏以及一副键盘。
CoCo有一个新的数据处理概念，即可编辑的数据分析（CSA）。CSA提供了目前独一无二的实时数据处理编辑流程包括滤波 器和谱分析。数据可以利用EDM软件导入到PC段，EDM是一个强大的数据处理、管理和离线后分析工具，且提供了数据库工具，分析工具以及报表生成工具 等。
无线路由
一个无线路由是接入无线网络的工具。但用户接入无线路由器，用户可以通过其网络服务商进入互联网。很多无线路由提供了 GSM/GPRS 或者 CDMA为基础的四频接入能力。一个标准的路由提供了高速的无线数据通讯能力，且可以和EDM软件无缝的连接。无线路由也提供了 丰富的接口,包括RS-232, USB和以太网口。本文的案例需要以太的数据传输能力。
内置的无线路由一般包含DHCP服务和防火墙。一般路由器可以设置3种网络连接方式：
总是连接（always-on）, 呼叫连接（wake-up on ring）, 或者命令拨号（dial- on demand）。总是连接（always-on）会自动建立数据传输机制，并且实时的记录整个过程。在特殊情况下连接中断后也能自动恢复。呼叫连接 （wake-up on ring）模式一般只有在路由接收到一个呼叫之后才接入网络。基于安全保密等考虑，用户可以设定一个专用的呼叫ID。这种方式可 以有效的节省无线路由上网的时间。最后一种是命令拨号（dial-on demand），无线路由只有在需要传输数据的时候才会连接入网。这种模式适合在 很多网络终端共享网络资源的工作方式。
系统箱

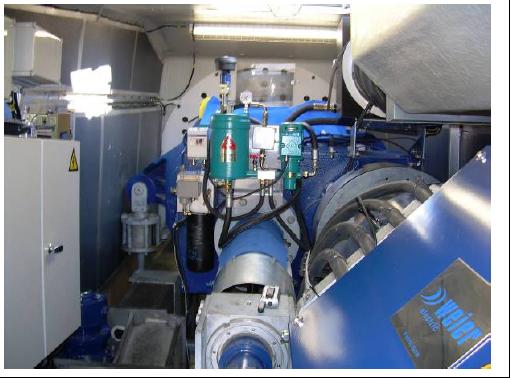

典型的安装

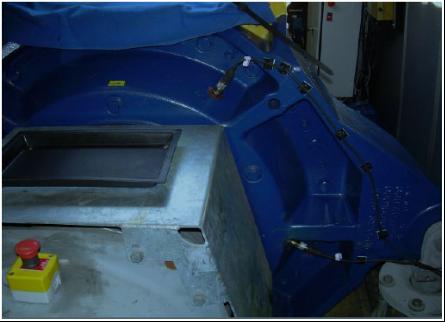

变速箱上的传感器

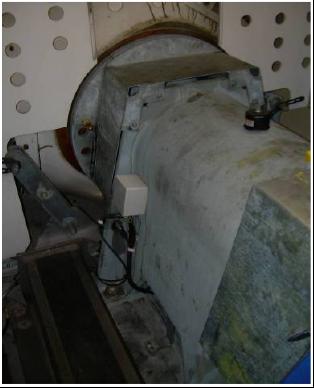

安装在住轴承上的传感器
特制的软件功能
CoCo80有很多动态信号分析功能都可以用作远程监控，包括长时间的记录、瞬间抓捕、触发、自功率谱、传递函数、倍频程分析、声级计和实时滤波器。一种新的可编辑信号分析技术（CSA），允许用户自己上传信号处理算法并且实时的运行。
除了上述提到的数据采集和处理等功能，在远程监控中，以下条目也是普遍需要具备的：.
• 可以使用定时器，外在触发信号以及远程的控制者来起始或者终止数据的记录。
• 远程登陆且看到实时的运行信息：比如输入的均方根，峰值等。
• 远程下载数据文件。
• 远程删除数据文件。
• 某些状态超标时发出报警。
• 报警信息自动通过邮件或者寻呼等发出。
• 带电源管理程序，有睡眠模式
• 可以从睡眠模式中醒来。
• 客户端软件可以同时连接多台CoCo并且查看信息。
• 远程可以控制系统重启，还原。

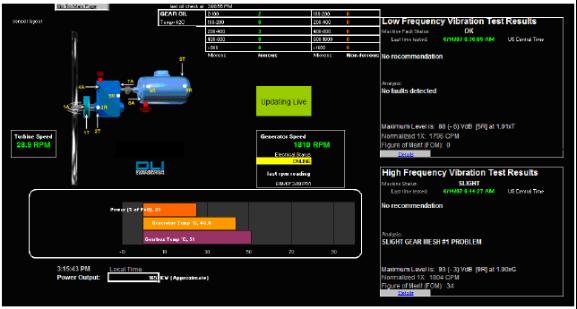

一个远程监控的例子

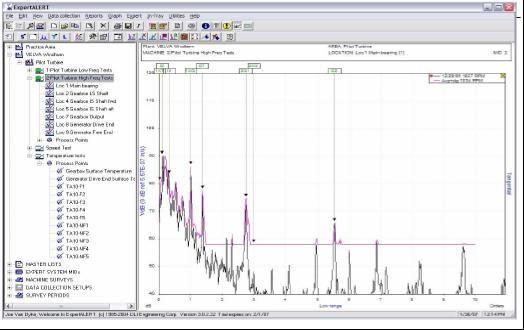

典型的问题诊断
报警实例
一个远程监控系统必须具有重启功能。因为任何的计算机系统都可以由于意外的软件错误而挂起死机。虽然很少使用，这个功能在远程监控里是必须的。
两个软件途径对CoCo-80进行远程控制。一个是使用美国晶钻仪器发布的EDM软件 （Engineering Data Management）。EDM软件是基于windows操作系统的PC端软件，其中一个特别的功能就是可以通过静 态IP地址的认证方式去连接一台或者多台的CoCo-80。
第一个方法是利用网页技术。EDM可以不时的给特定地址的网页贴上数据。这种方法会可以让用户通过网页观看现场数据。
带宽限制
通常，无线数据传输比用本地局域网（LAN）慢很多。比如说一 个10级的四频GPRS无线理论上可以到85 K bps的传输速度，但实际中的速率大概才是几分之一，远低于100M的以太局域网。软件也必须特别设计 去适应这个低带宽的情况。比如说在通常的操作下，用户想看几个基本的测量状态，比如信号的最大，最小值，而不是信号的本身，只有在报警等特殊情况下，用户 才会去下载数据进行分析。
利用CoCo做远程监控解决方案的优点
以前，这样一套远程监控系统都是基于PC架构的插卡式。但是基于PC的解决方案有不少的问题，PC在户外等地方的稳定性不够，功耗也太高。CoCo有集成的以太网接口，小巧轻便，专门为工业应用设计，更加的便携，功耗上是PC机的几分之一。
键盘和液晶屏方便用户在现场实时的看数据。在现场使用时，用户可以通过屏幕得到大量的信息，在远程监控模式下，液晶屏会被关闭，系统转入到节电模式。
所有的组件
总之，一个远程的监控系统必须由以下部件组成：
|
设备 |
描述 |
|
CoCo-80/90 |
CoCo 硬件, 2/4/8/16 通道 |
|
CoCo 应用程序 |
|
|
PC 端EDM 软件 |
|
|
电源 |
从发电机中接出，或者利用太阳能 |
|
夹具 |
带三脚架的不锈钢夹具 |
|
无线网络 |
无线路由 |
|
GPRS天线 |
|
|
网络服务 |
|
|
传感器 |
电力夹, 电压探针 |
|
加速度, IEPE, 数据线, 安装附件 |
设备：
CoCo-80：
加速度传感器：
无线路由：
野外无线网络天线：
实时的数据趋势图：

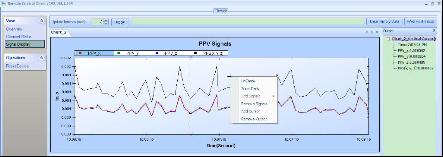

EDM段显示

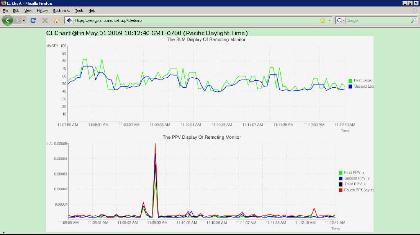

网页显示
