模态分析软件EDM Modal – 实验模态分析方案
EDM-Modal模态分析软件一个完整的包括模态测试和模态分析的实验模态分析流程。基于当代流行的模态分析理论和技术开发，操作流程直观且简单，它是实现模态分析实验得力的工具，支持用户实现数百个测量点和多个激励点的高度复杂的模态分析。
CoCo – 80X/90X
手持式频谱分析仪 & 振动分析仪（vs 安捷伦动态信号分析仪）
几何模型编辑（Geometry）
模态分析软件的模态几何模型编辑/ODS/动画三个模块是EDM模态分析软件的基础模块，包含在每个EDM模态系统。它们提供快速而有效地几何结构模型生成和模态测试及分析结果的全3D可视化。

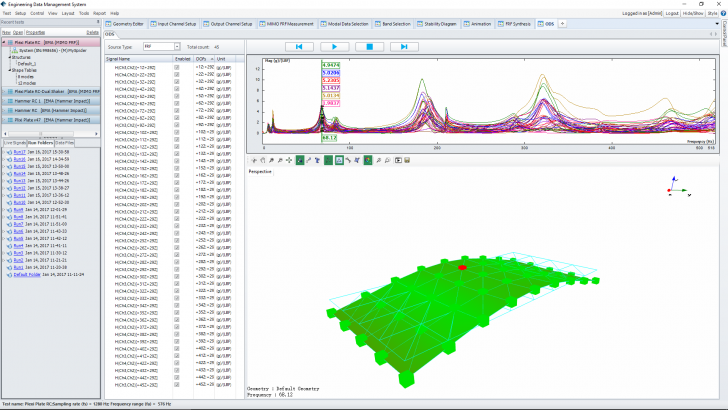

ODS工作变形模态分析
EDM-Modal模态分析软件的工作变形分析(ODS)允许用户在几何模型中直观的察看被测件各测点的变形状态，同时支持时域和频域数据。ODS是EDM模态分析的基础功能
锤击法模态测试（Hammer Impact Testing）
锤击法模态测试为单操作员做模态实验测试提供必要的引导。操作界面具有直观的逐步过程，引导用户轻松完成设置，然后进行测试，更多时间花在分析上。
远程设备状态监测软件
RCM是为远程监控在本地网络中无法配置的设备或结构而设计的。远程状态监测的常见应用和实例包括监测设备运输期间的振动，监测靠近轨道或道路的桥梁和结构上的振动，以及监测由地面上的旋转风车引起的振动。
SIMO FRF模态测试（SIMO FRF Testing）
EDM-Modal单输入多输出FRF模态测试用于单激振器采集FRF信号。使用高通道采集系统，该激振方法提供高效的FRF信号采集效率，以及最大限度减少施加力的峰值有效值比。
MIMO FRF模态测试（MIMO FRF Testing）
激振器法多输入多输出FRF模态测试模态分析软件包括专用测试设置和使用多个激振器同步获取FRF信号。通过多次激励，使用Poly-reference方法识别重根和高度偶合的模态

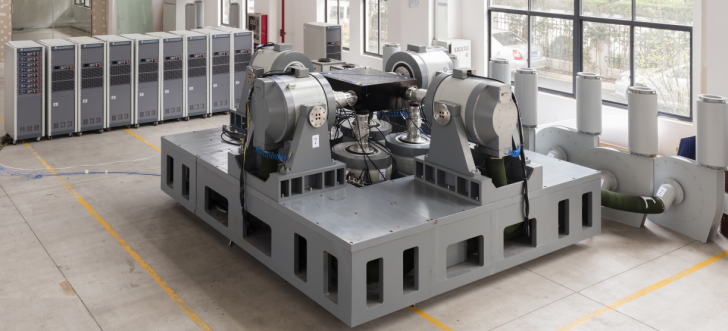

MIMO振动控制系统
在现实世界中，结构振动是从各个方向的来源被激发的。为了模拟真实的振动环境，需要同时在多个方向上执行激励。MIMO振动控制系统的形式从多激振器单轴到多激振器多轴，涉及2到6个振动台，或者更多，可组成单轴、三轴平移振动台、6DOF 多轴振动台等
MIMO多振动台系统
有许多不同类型的振动测试基于MIMO振动控制应用的多振动台布置。多激励器单轴( MESA )是多个振动台沿单轴方向向测试项目提供动态输入的应用。三轴振动台可用于多激励器多轴( MEMA )试验装置。
MIMO随机测试
MIMO随机振动控制系统是目前较为常用的多轴振动试验方法之一，它提供了实时精确的控制。被测器件受到真实随机振动的激励，符合高斯振幅统计规律，形成精确频谱。“记录”选项支持在所有输入通道上，以最高采样速率录制时间流数据。
SIMO正弦扫频模态测试（SIMO Swept Sine Testing）
EDM-Modal SIMO正弦扫频模态测试包括专用测试设置和使用单个激振器输出正弦波以获取FRF信号的操作过程。
SIMO步进正弦模态测试（SIMO Stepped Sine Testing）
SIMO步进正弦模态测试包括测试设置和使用单个激振器输出正弦波以获取FRF信号的操作过程。输出类型为步进正弦，而不是扫频正弦。
MIMO步进正弦模态测试（MIMO Stepped Sine Testing）
MIMO步进正弦模态测试包括一个专门的测试类型和使用多个激振器输出正弦信号获得FRF的工作流程。输出信号类型现在支持步进正弦。
工作模态测试( Operational Modal Testing )
EDM-Modal 工作模态测试专门用于外场环境振动数据测试，包括专用测试步骤和操作流程。使用交叉功率谱对模态进行识别。
标准模态分析（Standard Modal Analysis）
晶钻仪器EDM-Modal 标准模态分析是一套完整的分析流程，包括从FRF数据选择到模态参数识别，再到结果验证和振型动画。
高级模态分析（Advanced Modal Analysis）
EDM-Modal 高级模态分析包括所有标准模态分析的功能，在此基础上增加了用于拟合多参考点（MIMO）FRF矩阵的分析方法。使用多参考点的时域拟合方法计算极点。
频率响应函数(FRF)
spider-80X可以进行FRF分析，它是计算稳态振荡激励的结构响应的函数。动态信号分析的一个重要应用就是描述物理系统的输入-输出关系。在线性系统下，如果系统的频率响应函数已知，那么一个已知的输入便可以预知输出。
倍频程分析和声级计(SLM)
倍频程滤波器和声级计都是基于高精度实时滤波器实现的。FFT频谱分析，倍频程分析和声级计分析都可以同时进行。
时间波形记录
除了保存频谱信号外，spider-80X也可以记录时间波形，在采样率高达102.4KHZ下，不同类型的传感器获得原始信号都可以显示和记录。
自动产品测试
自动阈值测试功能允许spider 前端进行自动阈值检查时间或频谱信号。这个功能在PC联机模式和黑盒模式下都支持。阈值信号是在PC上的EDM软件进行设计的。在阈值测试中有四大要素：被测信号，上下限，测试计划和测试日志。
实时数字滤波器
实时数字滤波用于数据的处理过程。用户用提供的图形设计工具设计滤波器模型，然后上传滤波设计参数到前端用于实时计算。图形设计工具在纵轴以dB为单位，横轴以相对频率来描绘滤波器的功能。
冲击响应谱分析(SRS)
用最大—最大、负向最大、正向最大分析计算所有通道的冲击响应谱。在此，需要一个参考图形。
阶次跟踪分析
阶次跟踪是一个通用术语，描述一系列测量函数，用于分析转速随时间变化的旋转机械的动态行为。阶次跟踪功能根据变速轴的阶次显示数据
正弦跟踪滤波
通过运行正弦跟踪滤波测试，可使数字信号分析(DSA)与振动控制系统(VCS)同步。这样做，正弦跟踪滤波系统可以具备更多的测量通道，与正弦扫频测试同步进行。
随机振动测试
随机振动控制可提供精确的实时多通道控制，控制动态范围达90分贝。实验装置受频谱幅值呈高斯或非高斯分布的真实随机噪声的影响
正弦+随机测试(SOR)
允许有多达12个独立的正弦分量，或多达20个谐波。可以通过控制面板上的按钮手动控制这些随机分量，或者预先在运行计划中设置。每个扫频都有自己特定的扫频范围和速度
随机+随机测试（RoR）
多达12个独立的窄带信号可以叠加在宽带随机信号上，每个窄带信号都有自己的扫频计划和范围，它们可以通过一个预定义的计划或手动开启和关闭。
峰度控制和削波
峰度控制可以提供一个更具破坏性的非高斯随机控制时间的历程。独特的专利技术可以产生一个非高斯控制时间的历程，从而精确地保持频谱的形状。 削波夹紧驱动信号以最大化功率放大器的额定功率.
随机控制中多分辨率控制
EDM提供多分辨率控制功能，可在高频范围内应用所选分辨率，在低频范围内应用8倍分辨率。由软件计算的截止频率分隔了低频和高频范围。
疲劳损伤谱（FDS）
疲劳损伤频谱(FDS)允许用户通过比较不同随机曲线，正弦扫频曲线或两者的组合而发现设备的潜在损害。类似多正弦测试，通过计算最快的破坏或破坏路径来减少试验时间。
正弦扫频测试
正弦扫频振动控制提供精确的实时多通道控制，它提供一个纯粹不失真的正弦波，动态范围高达100分贝，多达512个通道可启用控制，监测和时间数据记录。
共振搜索和驻留 (RSTD)
共振搜索和驻留 可以从峰值传递信号中确定共振频率，驻留类型（固定型，跟踪驻留和相位跟踪驻留）可手动，或共振搜索完成后自动执行。
多正弦测试
多正弦测试能同时进行多个正弦频段的扫频 , 并确保可以激发结构的多谐振频率 。采用多正弦激励, 可以显著降低正弦测试所需的时间。独立跟踪滤波器分别应用于每个频段。
正弦总谐波失真测试（THD）
这个选项增加了控制和输入信号计算总谐波失真的能力。在预定义的范围内，当驱动信号阶跃或正弦扫频时，THD图就会产生。
正弦发生器
正弦发生器是一个手动控制正弦输出的诊断工具，而系统显示各种时间信号和频谱。随机激励可作为检测功能。闭环选项启用时，正弦振荡本质上是一个带更多手动控制功能的有限正弦控制器。
经典冲击测试
经典冲击控制对瞬态信号提供精确、实时、多通道的控制和分析。经典脉冲形状包括半正弦，锯齿形，三角形，梯形等。
瞬态冲击 (TTH)
针对地震模拟的应用，TTH振动器控制匹配任何用户定义的瞬态波形。时间波形可以以各种形式导入到EDM里，缩放、编辑、数据重采样、高通低通滤波设计，它可以被复制到一个特定的振动器中。
瞬态随机测试
瞬态随机输出一个随机冲击信号来模拟真实自然环境的冲击。它适用于有随机属性的冲击脉冲。目标功率谱定义方式与随机控制相同，另外需要定义瞬态脉冲间隔。应用包括模拟枪声或道路模拟。
冲击响应谱的合成与控制
冲击响应谱（SRS）用于描述瞬态和冲击波形对单自由度（DOF）机械系统的影响。根据时间波形计算的SRS可用于预测该波形对更复杂的多自由度结构的影响。SRS合成模块根据用户定义的SRS目标谱生成短暂的瞬态时间波形。
地震波测试
地震波测试可以满足一个振动目标所需的响应谱(RRS)。在设备安装时模拟特定的地震波激励(excitation)，从而进行设备的抗震鉴定或抗震验证。Spider地震波测试仪器可以模拟瞬态、随机、路谱或更复杂的运动试验以满足您的抗震鉴定测试和地震模拟的需要。
路谱仿真（TWR）
路谱仿真（TWR）提供精确、实时、多通道的长时间路谱采集。TWR包括波形编辑器，它可以灵活地导入和编辑时间波形信号。录制选项可以记录全采样率下所有输入通道上的时间流数据。
路谱仿真（TWR）的波形编辑器
任何采样率的波形都可以进行数字重采样、缩放、滤波，并且可以使用EDM -波形编辑器通过不同的补偿技术来编辑目标谱。还提供了裁剪、追加和插入波形部分的选项。
MIMO正弦测试
MIMO正弦测试是另一种常用的多振动台试验控制方法，它提供了精确的实时控制。该方法控制多个正弦波，控制动态范围可达100 dB。通过MIMO正弦控制，可定义幅值、幅值 /相位的线性频谱目标谱，并分配给多个控制通道。
MIMO冲击测试
新增加的MIMO冲击测试功能在多振动台系统中运行，提供精确、实时、多通道、时域上的经典冲击控制与分析。MIMO冲击过程是一个对时域信号的复制过程，这会使用基于FFT的算法来提供测试系统的输出。
MIMO路谱仿真测试(TWR)
MIMO路谱仿真测试( TWR )是实验室中在多振动台上再现现场记录数据的常用方法。利用MIMOTWR控制，可以导入、预处理(例如带通滤波等)包含多通道数据的时间波形，并设置为控制目标谱。
全功能模态分析 Poly-X(最小二乘复频域法)
EDM-Modal 全功能模态分析包括所有标准模态分析和高级模态分析的功能，在此基础上它提供了Poly-X模态参数估计方法。
轴心轨迹图
轴心轨迹在时域中使用两个数据通道来显示，来自两个通道的信号绘制在X和Y平面上，以显示轴位置变化与旋转角度的关系。 轴心轨迹显示给出了旋转轴运动的二维视觉图像
振动可视化
振动可视化改变了数值信号显示不能直观表示被测结构振动强度和分布的问题。用结构的变形动画让用户清晰直观地观察到结构的振动强度。它利用彩色图颜色的深浅图形化显示振动的大小，帮助用户找到测试单元振动强度的最大处和最小处。
振动可视化（DSA）
振动可视化改变了数值信号显示不能直观表示被测结构振动强度和分布的问题。用结构的变形动画让用户清晰直观地观察到结构的振动强度。它利用彩色图颜色的深浅图形化显示振动的大小，帮助用户找到测试单元振动强度的最大处和最小处。
MIMOTTH测试
MIMO TTH测试输出预先定义的瞬态时间波形。闭环控制算法保证了控制信号的输入，符合指定的波形输出在设置的时间间隔上重复。
MIMO SRS测试
MIMO 冲击响应谱测试 通过用户定义的SRS目标谱，合成瞬态时间波形。
MIMO扫频正弦模态测试
EDM模态MIMO扫频正弦测试具有专用测试设置。向多个模态激振器输出正弦信号获得频响信号。源信号输出类型是扫频正弦，扫频模式可以选择线性或对数模式。
