CoCo-80X动态信号分析仪

CoCo-80X是Crystal Instruments公司的新一代手持式数据记录仪、动态信号分析仪频谱分析仪。它适用于广泛的行业,包括石化,造纸,钢铁和其它金属,汽车,航空,航天,电子和军事等,这些需要快速,方便,准确的数据记录和分析,以及实时机器状态监测解决方案的行业。
COCO-80X是一款坚固耐用,轻巧,电池供电的手持系统,该系统拥有无与伦比性能和精度的。与硬键相结合,多点触控功能的触摸屏被设计为一个直观的用户界面,它提供了各种各样的分析功能。

在原有的CoCo-80的成功的基础上,新的COCO-80X拥有更快的速度,更大的屏幕,以及更多的连接选项。一个明显更强大的处理器,使数字信号处理器更快,更可靠,更复杂的实时处理。该手持式系统配备了多点触控功能的7.0明亮英寸的彩色液晶显示屏,以及一个物理键盘。通过USB2.0端口柔性连接,100Base-T以太网端口,支持802.11 b/ g / n的Wi-Fi连接,SD卡接口,HDMI接口,CAN总线/串行端口,立体声耳机和麦克风插孔,以及GPS。

COCO-80X连接到PC后可以下载文件,可以远程控制操作,或者通过网络连接的多个装置来升级软件。

COCO-80X配备8个基于软件的输入通道。每个COCO-80X附带8个完整的功能测试输入通道。嵌入式固件包含一个密钥,这个密匙可以启用已经购买的软件。这意味着最初购买作为2通道的CoCo-80X可以通过购买升级远程升级到4,6,或8个通道。 每个模拟输入由两个24位ADC和DSP实现美国专利号7302354 B2交叉路径标定技术实现动态范围优于150dBFS的动态范围的DSP提供服务。测量时间历程被存储在(按照IEEE 754-2008)32位单精度浮点格式,并使用浮点运算执行所有后续的信号处理。通过160分贝/倍频程的抗混叠滤波器提供从0.48 Hz至102.4KHz54阶采样率超过150dB(别名数据从直流到45%的受保护的任何选择的采样率)。8 个通道是匹配在 0.1 dB之内的振幅和 1 °的相位之内幅度。

动态信号分析仪软件功能

机械故障诊断方面

包括:路径采集、包络解调谱、动平衡、锤击测试、启停机分析、时间平均等

实时信号分析方面

包括:数学运算(+、-、*、/)、积分/微分、RMS、峰值、平均、概率统计。加窗、FFT、ZoomFFT、自功谱/互功谱、频率响应FRF,相干、自相关。实时滤波器:抽点、IIR、FIR、FIR-Remez、FIR-Window、连续数据记录、倍频程分析与声级计、阶次跟踪、自动检测与阈值报警、振动烈度、模态数据采集、冲击响应谱分析(SRS)等

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 1

CAN总线功能允许汽车的子系统彼此间进行通信。

CoCo80X还支持CAN-BUS、GPS、Wi-Fi等

(ISO11898-1&2)CAN总线的数字输入允许同步测量汽车的速度,发动机转速和/或任意的数百种性能变量通过其控制区域网络(CAN)跟踪。只需简单的将汽车的SAE J1962依次的插入汽车的车载诊断(OBD II)连接器就可以添加额外的时间信号到您的量程里了。

CoCo-80X能够准确地测量和记录动态和静态信号。SD卡同时记录和存储8个通道的数据,这些数据在执行实时频率和时间域计算时达 102.4 Hz。嵌入式信号源的通道提供了多个与输入采样率同步标准波形。在数据采集过程中转速表可以测量转速。信号源和转速表共用一个LEMO连接器。

在另外的数据采集和广泛的FFT频谱分析功能,COCO-80X提供了先进的实时分析功能,包括变焦光谱,文件导出,FIR和IIR数字滤波器,柱状图,统计,阶次跟踪,分数倍频分析跟踪,声度表,转子平衡,振动强度,模态数据采集,自动测试和限制检查,正弦扫频,冲击响应谱和基于振动数据采集功能。

CoCo-80X的硬件平台支持动态信号分析仪(DSA)。每个工作模式有其自己的用户界面和导航结构。 DSA模式是专为结构分析和力学性能试验而设计的。它被广泛应用到电气测量,声学分析,以及其它应用中。

可以通过因特网下载进行固件更新或者当没有因特网时还可以通过SD卡下载更新。

CoCo-80X支持可动态切换多种语言。它配备了英语,中国,日本,法语和西班牙语。

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 2

COCO-80X轻便的外形和电池长时间带电(可多配),使它成为便携式的DSA解决方案

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 3

COCO-80X动态信号分析仪

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 4

COCO-80X配备了多种连接选项。

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 5

CoCo-80X 2,4,8,接口配置

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 6

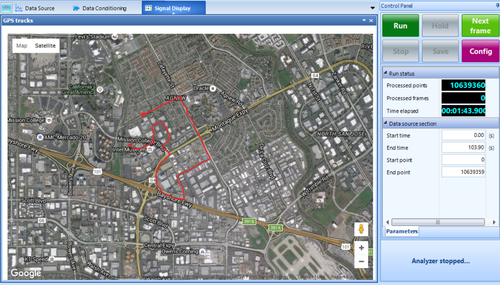

GPS功能包括:信号录制过程中自动记录所有的位置数据。用户还可以通过易于使用的GPS功能来查看实时位置数据(可选)

CoCo80X手持式动态信号分析仪、频谱分析仪与数据分析仪 7

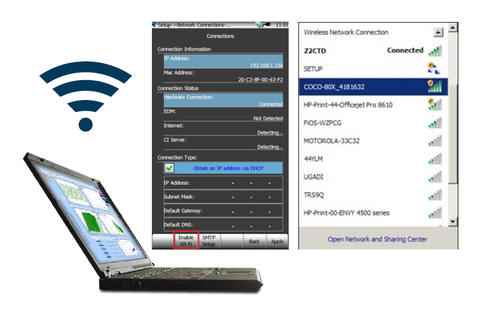

Wi-Fi连接到PC*COCO-80X配备无线。它可以连接到Wi-Fi局域网或互联网传送数据或控制信号。(可选)

产品规格:

  • LCD:7寸彩色电容触摸屏,分辨率800*480Px,1300亮度
  • 重量:1.96Kg(含电池)
  • 大小:229 x 172 x 65.5 mm (L *W *H)
  • 存储:32G的SD卡存储,可升级到高达256 GB(可拆卸)
  • 输入通道数:2,4,或8
  • 耦合:AC,DC,或IEPE
  • 输入类型:差分或单端
  • 输入范围:±20 V峰值
  • A/D分辨率:每个输入通道2 x 24位
  • 采样率:0.48 Hz至102.4KHz,54阶
  • 动态范围:150 dBFS的(100 Hz至4.6KHz)
  • 相通道匹配:小于0.3°可达20KHz
  • 全功能测速
  • 输出通道数:1
  • 输出范围:±10 V峰值
  • D/A分辨率:24位
  • 数字滤波器:高通和低通数字滤波器
  • GPS连接
  • 接地连接
  • 硬键
  • 接口:CAN-BUS,Micro-HDMI,音频输入,以太网,WiFi连接,USB 2.0,SD卡
