媲美实验室台式仪器性能

CoCo80是媲美实验室台式仪器性能的手持式数据记录与动态信号分析仪。它在动态测量和静态测量方面表现卓越。当用于动态测量时,输入通道提供一个高质量150dB的动态范围,信噪比,跨通道增益匹配,相位匹配,和及解析频率高达45KHz的频谱平坦度。当它用于测量静态或准静态信号,它提供在DC或接近DC的频率非常高的精度。

CoCo是首台可电池供电的手持式数据采集系统相匹配的高端系统的性能和功能。它配有4-8个输入通道、精确的测量、记录动态和静态两种信号。

动态信号分析仪模式

动态信号分析仪模式包括常规信号分析、FFT分析、时间记录、FRF数据采集、机械状态监测、报警/故障检测等等。CoCo DSA模式适用于各种行业包括汽车、航空、航天、电子和军事。在该领域中它提供了简单、快速、数据采集、实时处理的完美的解决方案。可配置的信号分析或CSA技术允许客户在实时分析系统中灵活的自定义。

可配置的信号分析

CoCo是基于一个独特和强大的系统,让专家获取先进的实时分析结果也为用户提供简单的操作界面。这个系统称为可配置信号分析or CSA,是CoCo强大和特有的功能。虽然CoCo已经为绝大多数用户制定了基本功能,CSA允许用户根据特殊的需求定制适合自己的应用分析。一个详细的操作说明书允许用户开发新的实时分析功能,它是其它设备所不具备的功能。这充分说明CoCo是最先进的分析系统。

远程状态监测

以太网接口结合EDM软件允许CoCo与多模块用于分布式测量。想象一下,机械状态监测从您做的办公室监控整个工厂,在不同的建筑物,甚至从世界的另一端。多CoCo模块链接再同一个LAN网络和通过一个EDM软件管理,低成本、灵活性、高性能等特性使CoCo是远程监测最理想的测量工具。

CoCo-80技术指标及功能

CoCo80动态信号分析仪
通道数
模拟输入通道2/4/8
转速通道1
模拟输出通道1
模拟输入
最大采样率102.4KHz (所有通道同时),24位∑⊿型ADC
输入精度幅值:±0.02dB,相位:±0.02°
动态范围>150dB
耦合方式电荷、电压或IEPE,单端和差分连接,AC或DC耦合
电压范围-20~+20V可选
模拟输出
输出范围频率:DC~40KHz,电压:-10V~+10V或 -20~+20V可选。24位D/A
波形正弦、方波、三角波、白噪声、粉红噪声、Chirp、扫频、任意波形等
系统
主机5.7” 彩色液晶显示,以太网接口, 2个USB口, SD卡, 3.5mm耳机与麦克风接口,键盘;内置信号处理软件
内存内置4GB。可SD卡扩展,用于数据保存。采样数据可被实时记录。
电源内置电池,可连续工作8小时
重量含电池1.7Kg,不含电池1.23Kg
尺寸231mm x 170mm x 69mm
机械故障诊断路径采集、包络解调谱、动平衡、锤击测试、启停机分析、时间平均等
实时信号分析数学运算(+、-、*、/)、积分/微分、RMS、峰值、平均、概率统计。加窗、FFT、ZoomFFT、自功谱/互功谱、频率响应FRF,相干、自相关。实时滤波器:抽点、IIR、FIR、FIR-Remez、FIR-Window、倍频程分析、阶次跟踪、阈值报警等
COCO-80 手持一体化动态信号分析仪 1

CoCo-80 动态信号分析仪

COCO-80 手持一体化动态信号分析仪 2

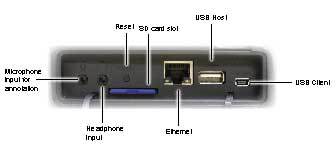

CoCo-80 侧面图

COCO-80 手持一体化动态信号分析仪 3

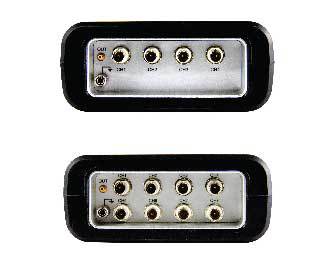

CoCo-80 2,4,8,接口配置

产品规格:

  • 输入:2—8个电压或压电式的连接器,单端或差分,交流或直流,150 分贝的动态测量范围,24位A/D转换器,正负10V(正负20V可选)
  • 输出:1个SMB连接器,100分贝动态范围,24位D/A转换器
  • 音频:3.5mm音频杰克立体连接器,内置扬声器和麦克风
  • 最大采样率:102.4KHZ(同时采样)
  • 尺寸:231 x 170 x 69毫米(长宽厚)
  • 重量:1.71kg含电池
  • 电池使用时长:达10小时
  • 闪存:4GB的系统和数据内存
  • 主机接口:2个USB,100 base – t以太网,SD卡
